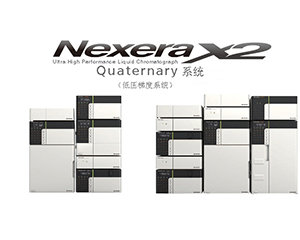

Nexera Quaternary 超快速LC分析條件最優化系統【島津企業管理（中國）有限公司】

最多16種流動相組合，提升方法開發效率
常規HPLC方法順暢地移植到UHPLC
高送液精度實現分析數據的可靠性
可擴展為方法開發過程自動化的Method Scouting系統

Nexera Quaternary系統在2臺送液?jiǎn)卧獌?nèi)實施低壓梯度，每臺送液?jiǎn)卧晒?種流動相，共計8種流動相，可以最多探討16種流動相組合，大幅縮減了用于方法開發的工時，實現高效率的方法開發。

另外在產品線中還包括Nexera Method Scouting系統，該系統安裝6根色譜柱，自動切換色譜柱與流動相的組合，實現方法開發過程自動化。Nexera Quaternary系統不但是非常適合UHPLC/HPLC的方法開發，也可做為常規分析用HPLC而被廣泛應用，是Nexera X2系列的新標準系統。

產品特點

從簡單配置的UHPLC系統到方法開發系統，高擴展性的產品線

Nexera Quaternary基本系統

1臺送液?jiǎn)卧渲煤?jiǎn)單的UHPLC系統

由1臺送液?jiǎn)卧獦?gòu)成的Nexera Quaternary系統可實施最多4元低壓梯度。可建立比高壓梯度系統低廉、而且使用多種流動相的梯度系統。

Nexera Quaternary擴展系統

實現最多16種流動相組合
Nexera Quaternary系統的擴展型號

如果在Nexera X2二元梯度系統上追加低壓梯度單元，則每臺送液?jiǎn)卧梢宰疃嘧詣?dòng)切換4路流動相。即配備2臺送液?jiǎn)卧南到y(tǒng)可以實現最多16種的流動相組合。
也可實現使用1臺送液?jiǎn)卧?元低壓梯度分析。

可在最高130 MPa條件下自動切換流動相的Nexera Quaternary系統

Nexera Quaternary系統不但能夠自動化探討最多16種流動相組合，還實現了領先世界水平的最高耐壓130 MPa。寬泛的技術指標范圍，覆蓋從通用分析到UHPLC分析，這一系統理念使分析工作流程中多種用途的應對成為現實。在方法開發中探討流動相時，每臺泵可事先準備4個流動相，因此，使用2臺泵的二元梯度系統可以自動探討最多16種的流動相組合，不但實現了方法開發的高效化，還節省了配制流動相溶液的時間。

（通過與可以自動選擇6種分析色譜柱的Nexera Method Scouting系統組合，可以自動且超快速地進行最多96種分析條件的探討，將方法開發的時間最多縮短至原來所需時間的1/10）

非甾體系消炎藥8種成分的分析例（3元梯度洗脫）

最多16種流動相組合，提升方法開發效率

配備2臺送液?jiǎn)卧腘exera Quaternary系統，每臺送液?jiǎn)卧晒?路流動相，也就是可以探討最多4 x 4 = 16種流動相的組合。每次變更流動相條件時已無需手動更換流動相，節省了準備流動相所費工時。

最多16種流動相自動組合，實現方法開發高效化

大幅縮短方法開發中用于探討流動相條件的時間

樣品不同，最優分離條件也不同。雖說都是反相分析，但作為候補的流動相組合多種多樣。比如，乙腈是反相分析常用的流動相，但對于有些樣品就無法充分分離。如果使用配備2臺送液?jiǎn)卧腘exera Quaternary系統，則可以簡便地切換事先備好的其他類型的流動相，提高了方法開發的效率。

7種成分烷基酮的分析例
（低流速下也可實現高重現性）

常規HPLC方法順暢地移植到UHPLC

「這個系統是HPLC專用，那個系統是UHPLC專用...」，現在已無需這樣區別使用HPLC或UHPLC了。Nexera X2在一個系統中實現了UHPLC/HPLC系統。Nexera Quaternary系統的基礎配置為1臺送液?jiǎn)卧南到y(tǒng)可實施最多4元的梯度分析，不但可以將已有的HPLC方法重現在Nexera Quaternary系統上，還可以將HPLC順暢地移植到UHPLC方法中。1臺的系統可靈活應用于多種目的。

通用方法的重現和快速化

雷貝拉唑鈉原料藥的快速化例

高送液精度實現分析數據的可靠性

Nexera Quaternary系統繼承了Nexera X2的高送液精度，在低流速下也可高精度地進行分析。從微小流速的分析到UHPLC分析，對應廣泛領域的分析，這就是作為全能LC的Nexera X2的巨大優勢。

7種成分烷基酮的分析例

可擴展為實現方法開發過程自動化的Nexera Method Scouting系統

Nexera Method Scouting系統為方法開發系統，可以使用色譜柱最多6根，流動相8種，可自動切換最多96種的色譜柱與流動相的組合，源源不斷地獲取數據。即使在夜間也可持續地自動采集數據，實現高效率的方法開發。

Nexera Method Scouting系統

不但實現了分析自動化，還大幅節省了分析準備工時

Nexera Method Scouting系統不但可以大幅節省分析準備時間，還可防止方法文件、進樣順序設置時的人為錯誤。

最多6根色譜柱、8種流動相、10種梯度條件，達960種組合，如果手動設置這些方法文件、進樣順序的話，不但費時，還難免不經意間發生錯誤。

只需在復選框中選擇流動相和色譜柱即可自動生成方法

夜間也可有效應用，方法開發高效化

一旦開始了分析，之后由專用軟件"Method Scouting Solution"自動切換色譜柱與流動相，實施分析。在無人值班的夜間和休息日也可實施分析，使分析工作者從方法文件制作、流動相配制以及色譜柱更換等繁瑣的作業中解放出來。這種協同效應提高方法開發通量最多達10倍以上。

與Nexera Method Scouting System聯合的系統，實現方法開發高效化

Nexera Method Scouting系統的工作流程

?Nexera Method Scouting系統詳細

技術參數

流動相混合功能實現流動相自動配制

配備了2臺送液?jiǎn)卧腘exera Quaternary系統，自動混合各送液?jiǎn)卧淖疃?種流動相，可以以任意比率自動配制流動相溶劑，并以高壓梯度實施分析。比如，過去在探討添加酸的流動相時，每次變更濃度都需配制流動相，但如果使用流動相混合功能，則只需準備某一濃度的溶劑，然后設定多種濃度比率，就可以邊自動配制流動相邊實施分析。

流動相混合功能自動配制緩沖溶液

下例表示在送液?jiǎn)卧猉的流動相瓶A和B內準備磷酸水溶液以及磷酸氫二鈉，利用流動相混合功能自動配制緩沖溶液的結果。并在一側的送液?jiǎn)卧戏胖糜袡C(jī)溶劑，可以在自動配制緩沖溶液的同時，進行與有機溶劑的梯度混合。在最優化流動相組成時，大幅降低了時間與溶劑的消耗。

Conditions

Column	Shim-pack XR-ODS ( 3.0 mmID × 50 mm )
Pump X Solvent	A: 20 mmol/L 磷酸水溶液 B: 20 mmol/L 磷酸氫二鈉水溶液 C: 無 D: 無
Pump Y Solvent	A: 甲醇 B: 無 C: 無 D: 無
Pump Y Conc.	5 % (0 min) → 75 % (2.5 min) → 5 % (2.51 min)
Flow Rate	1.0 mL/min
Sample	1:　Benzoic acid 2:　Sorbic acid 3:　methyl 4-hydroxybenzoate

流動相混合條件 (Pump X)

Blending 1	A / B = 8 / 2 (v/v)
Blending 2	A / B = 6 / 4 (v/v)
Blending 3	A / B = 2 / 8 (v/v)

以流動相混合配制的流動相的pH與手動配制時的pH進行比較的結果，幾乎未見差異。

	流動相混合	手動配制
Blending 1	2.381	2.366
Blending 2	3.010	3.004
Blending 3	7.092	7.191

流動相混合功能的高重現性

無論怎樣可以自動地配制流動相，如果重現性差就失去了任何意義。Nexera Quaternary系統的流動相混合功能基于送液?jiǎn)卧母咚鸵壕龋梢垣@得與通常分析同等的重現性。

	Retention time	Area	Height
1. 苯甲酸	0.158%	0.260%	0.317%
2. 山梨酸	0.109%	0.339%	0.302%
3. 4 -羥基苯甲酸甲酯	0.037%	0.370%	0.451%

利用流動相混合功能，實現酸添加量的最優化

利用流動相混合功能，可以簡便地最優化流動相的酸添加量。在下例中，利用流動相混合功能，使用純水自動稀釋0.1%的TFA水溶液，監測AngiotensunⅡ的保留狀況。因此，流動相混合功能分析適合方法開發。
